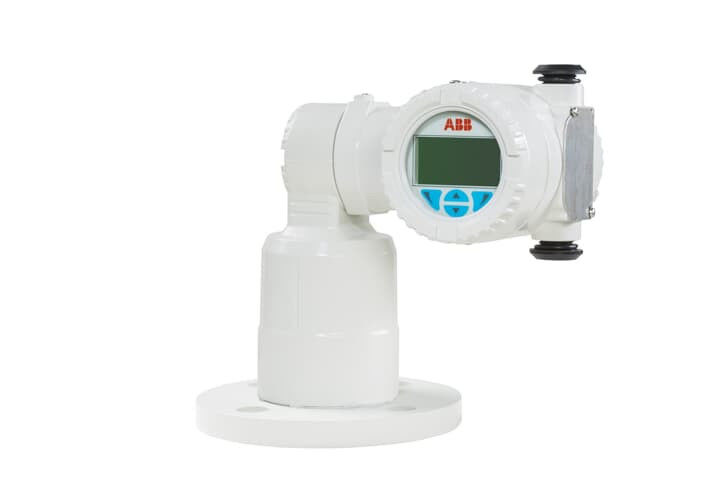

Trasmettitore di livello laser LLT100

Misurazione

• Distanza
  0.5 a 30 m (2 a 100 ft) per liquidi
  0.5 a 100 m(2-330 ft) per i solidi
  0.5 m a 200 m (2 ft a 660 ft) per applicazioni di posizionamento con bersaglio riflettente

• Risoluzione
  5 mm

• Accuratezza tipica
  ± 11 mm (0,4 pollici)

• Fascio di misura
  Lunghezza d'onda laser: 905 nm, sicurezza oculare, classe 1

• Divergenza del raggio laser
  < 0,35°

• Condizioni ambientali

• Temperatura di funzionamento
  -40° a +60°C, fino a 280°C con tubo di raffreddamento

• Temperatura di conservazione
  ¥40 a +85°C (-40 a +185°F)

• Temperatura di sopravvivenza
  ¥40°C a +80°C

• Pressione di processo
  Modello di base: da 1 a +2 bar (29 psi)
  Modello igienico: da 1 a +1 bar (15 psi)
  Modello a pressione: da 1 a +49.6bar (719 psi), a seconda della fianchetta

Prodotto

• Analoghi
  4 a 20 mA, conforme a NAMUR
• Digitale
  HART 7 (uscita multivariabile)
• Comunicazione
  HMI locale, EDD/DTM, portatile

Fornitore di alimentazione

• Alimentato dal circuito
  4 a 20 mA, 16 a 42 V DC
• Opzione lente riscaldata
  24 V di corrente continua (3W)

Meccanica

• Materiale per la custodia
  Acciaio inossidabile 316L (opzionale)
• Dimensioni
  Flancetta universale W 247 x H 215 x D 165 mm (9,7 x 8,5 x 6,5 pollici)
  Classe 150 - flange sollevata W 240 x H 242 x D 154 mm (9,5 x 9,5 x 6,1 pollici)
  Classe 300 - flange sollevata W 247 x H 242 x D 165 mm (9,7 x 9,5 x 6,5 pollici)
  DIN PN 16 - flange sollevata W 247 x H 242 x D 165 mm (9,7 in x 9,5 x 6,5 in.)
  DIN PN 40 - flange sollevata W 247 x H 242 mm x D 165 (9,7 x 9,5 x 6,5 pollici)
  Flancia igienica W 223 x H 215 x D 137 mm (8,8 x 8,5 x 5,4 in.)
• Peso del modello standard
  ¢ Cassa in alluminio con flange universale in alluminio: 3,7 kg (8,2 lb)
  - Cassa SST 316L con flange in acciaio inossidabile universale: 8,6 kg (19,0 lb)
• Peso del modello a pressione nominale
  ¢ Cassa in alluminio: da 6,7 a 7,2 kg (da 14,8 a 15,9 libbre), a seconda della flange
  - 316L SST: da 10,0 a 10,5 kg (22,1 a 23,2 libbre), a seconda della flange
• Peso del modello igienico
  - Cassa in alluminio: 5,8 kg (12,8 lb)
  - 316L SST: 9,1 kg (20,1 lb)
• Classe di protezione
  IP66 / IP67/ Nema 4 (SS versione 4X)
• Apparecchiature per il processo
  Flancelle (ASME 2 ̊, DN50)

• Parti bagnate
  ️ vetro in borosilicato cementato in alluminio (modello di base)
  - 316L SST, vetrina in borosilicato cementato (modello di base, modello igienico)
  - 316L SST, vetrina a borosilicato fuso (modelli ad alta pressione)

Operazione

• Visualizzazione
  Display LCD integrato da 128x64 pixel con interfaccia TTG (Through-The-Glass)
• Caratteristiche del software
  Calcolo del volume, smorzamento, filtraggio, soglie/allarmi, display definito dall'utente (con HMI)
• Omologazioni CE, ATEX, IECEx, FM, 3A
