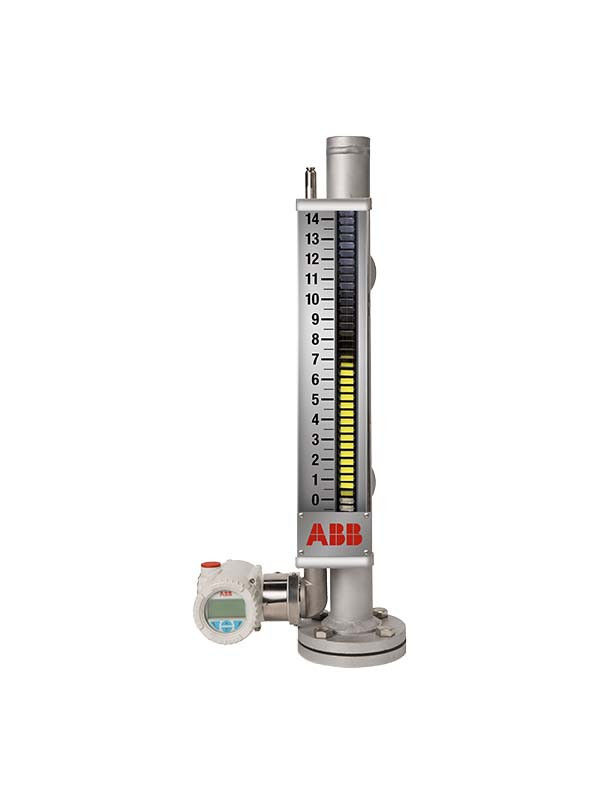

Trasmettitore di livello magnetostrictivo LMT200
  • Trasmettitore di livello magnetostrictivo LMT200
Trasmettitore di livello magnetostrictivo LMT200

Trasmettitore di livello magnetostrictivo LMT200

Marca ABB
Numero di modello LMT200
Documento Brochure del prodotto PDF
Dettagli del prodotto
Descrizione di prodotto

Alta precisione di rilevamento del livello del liquido non intrusivo e del livello dell'interfaccia


La serie LMT di trasmettitori di livello è una gamma modulare di trasmettitori elettronici avanzati basati su microprocessore montati sul campo, che utilizzano molteplici tecnologie di sensori.Misurazioni accurate e affidabili del livello e dell'interfaccia del liquido sono fornite anche negli ambienti industriali più difficili e pericolosi.

Visualizzazione

Il LMT200 si basa sul principio magnetostrictivo.

1L' elettronica del dispositivo genera una corrente a bassa energia.
pulso a intervalli fissi.
2Gli impulsi elettrici creano un campo magnetico che
viaggia lungo un filo specializzato all'interno del tubo sensore.
3L'interazione del campo magnetico intorno al filo
e il galleggiante magnetico provoca un'onda di torsione
Questa torsione si propaga
lungo il filo ad una velocità nota, dalla posizione di
il galleggiante magnetico e verso entrambe le estremità del filo.
4Un sensore brevettato inserito nel trasmettitore
l'assemblaggio converte la torsione meccanica ricevuta
in un impulso di ritorno elettrico.
5L'elettronica basata su microprocessori misura la
tempo trascorso tra l'inizio e il ritorno degli impulsi
(Tempo di volo) e lo converte in una misura di posizione-
La Commissione ha adottato una proposta di direttiva relativa al controllo delle emissioni di gas naturale.

Caratteristiche:

  • Calibrato in fabbrica
  • Alta precisione: 0,01 per cento di scala completa o +/- 1,27 mm
  • Non richiede mai una nuova calibrazione: impostalo e dimenticalo
  • Fasilità di installazione con visualizzazione delle forme d'onda
  • Non influenzati da agitazione, schiuma o emulsione
  • Non è necessario un oscilloscopio
  • progettati per essere montati esternamente su K-TEK KM26 o altri
    Misuratore di livello magnetico
  • Sensore superiore (brevetto n. 5,473,245)
  • Indicazione locale con display HMI
  • Alloggiamento a doppio compartimento con terminale di campo separato
    Compartimento
  • Loop alimentato fino a 15,24 m (50 ft) lunghezza della sonda
  • Misurazione totale e/o livello di interfaccia
  • Intervallo di temperatura: -195,5 a 426,6 °C (-320 a 800 °F)
    con opzioni
  • Modulo elettronico sostitutivo/aggiornabile sul campo
  • Filtro RFI / EMI integrato
  • Comunicazioni digitali
  • Autoverifica online

Opzioni:

  • Indicazioni a due livelli
  • Finestra di visualizzazione in vetro
  • 316 Contenitore in acciaio inossidabile
  • Protezione da sovratensioni integrata

Dati

Trasmettitore elettronico

Ripetibilità:± 0,005% di scala completa o 0,305 mm (0,012 pollici), a seconda del valore maggiore
Non linearità:± 0,01% di scala completa o 0,864 mm (0,034 pollici), a seconda della maggiore delle due cifre
Accuratezza di misura:± 0,01% della scala completa o 1,27 mm (0,050 pollici), a seconda della quantità maggiore1
tensione di alimentazione:12 a 42 Vdc - 4-20mA a circuito HART
Produzione/Comunicazioni:4-20mA HART7®
Interfaccia utente:Display interattivo, DTM, EDDL con messaggi NE107
Consumo di energia:
4-20mA: a 36,0 Vdc - 3,6mA 0,13 watt; 21mA 0,76 watt
a 12,0 Vdc - 3,6mA 0,043 watt; 21mA 0,25 watt
Modalità HART (4.0mA): a 36,0 Vdc 0,144 watt
a 12,0 Vdc 0,048 watt
Resistenza massima della linea:
4-20mA: a 36,0 Vdc e 21mA, 1142 ohm*
a 24,0 Vdc e 21mA, 571 ohm
a 12 Vdc e 21 mA, < 72 ohm**
* Il massimo consentito con la comunicazione HART® è di 700 ohm
**Vedi la tabella di corrente/resistenza
Modalità HART (4.0mA): < 650-700 ohm
Protezione da polarità:4-20mA, diodo in serie con loop, FOUNDATION Fieldbus e Profibus PA, insensibile alla polarità
Tasso di aggiornamento:10 misurazioni al secondo
Distanza minima di misura:76.2 mm (3,0 pollici), consultare il fabbricante se è necessario un intervallo più piccolo
Ammorbidimento:Campo regolabile, intervallo: da 0,1 a 60 secondi
Uscita dell'allarme:NE43, Software o Hardware selezionabile. Upscale (21 mA) o Downscale (3,6 mA)
Suppressione delle ondeSuppressione integrale delle sovratensioni disponibile con codice opzionale S1
Temperatura ambiente:-40 a 85oC (-40 a 185oF) Ambiente2
Umidità:0-100% di RH
Linearizzazione:21 Tabella dei punti disponibili
Conclusione:Compartimento doppio
Materiale per la custodia:Fuso di alluminio a basso tenore di rame con rivestimento in polvere o in acciaio inossidabile 316
Materiale del marchio del dispositivo:AISI 316 acciaio inossidabile
Connessione elettrica:Due M20 x 1,5 o due 1/2in. FNPT, adattatori e connettori di bus disponibili anche
Protezione da ingresso:IP66, NEMA 4X

SENSOR TUBE

Materiale:
Standard: acciaio inossidabile 316/L
Opzioni: lega 20, Hastelloy® C-276, FEP-TEFLON® con cappotto, acciaio inossidabile 316/316L elettrolizzato, altri su richiesta

Lunghezza standard della sonda:304.8 mm a 15.24 m (1 a 50 ft); sonde a 90 gradi (opzione SEH) 304.8 mm a 7.62 m (1 a 25 ft)

Tolleranza di lunghezza della sonda:
± 3,2 mm (0,125 pollici) fino a 3,0 m (10 piedi); +/- 6,4 mm (0,25 pollici) fino a 6,0 m (20 piedi);
± 9,0 mm (0,35 pollici) fino a 9,0 m (29,5 piedi); +/- 25,4 mm (1,0 pollici) fino a 15,24 m (50 piedi)

Montaggio:Include le pinze in acciaio inossidabile per la camera di misurazione del livello magnetico KM26; supporti di isolamento dalle vibrazioni opzionali

Nota:
1 L'accuratezza della misurazione è registrata alle condizioni ambientali di fabbrica (23,88 °F +/-5,6 °C (75 °F +/-10 °F)) con un magnete di taratura.
altri fattori quali l'isteresi di galleggiamento, l'installazione, le condizioni di processo e le condizioni ambientali.
2 Alcune autorizzazioni delle agenzie possono essere diverse.

HART® è un marchio registrato del gruppo FieldComm
