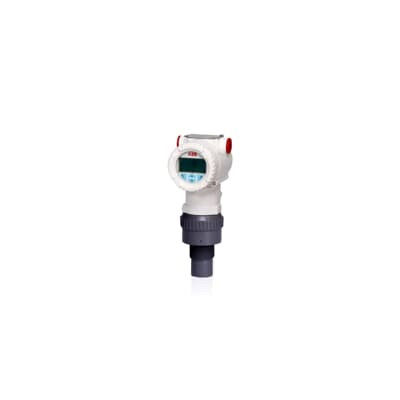

Trasmettitore di livello ad ultrasuoni compatto LST300

L'LST300 è un trasmettitore di livello ad ultrasuoni ad alte prestazioni che misura con precisione il livello, la distanza e il flusso del canale aperto in intervalli fino a 10 m (30 piedi).strumento di misurazione del livello progettato per l'uso a livello di liquido in una vasta gamma di applicazioni e industrie.

LST300 rappresenta il futuro della misurazione del livello.LST300 rimuove quei vecchi ostacoliNon importa se si corre il rischio di inondazioni o di materiali corrosivi nel processo, l'LST300 sopravvive facilmente a queste condizioni.LST300 è il primo ultrasuono compatto a essere resistente alla corrosione su tutto lo strumentoLe omologazioni di protezione contro l'ingresso fino a IP68 (opzionale) garantiscono che l'intero dispositivo possa sopravvivere alle inondazioni.

LST300 combina le funzioni più avanzate di qualsiasi apparecchio ad ultrasuoni di qualsiasi classe, in una forma compatta.L'algoritmo di filtraggio del falso eco combinato con il miglior angolo di fascio della categoria garantisce una facile installazione in aree strette con molti ostacoliCon la tecnologia del vetro, non è mai necessario aprire il coperchio per configurare lo strumento.È difficile credere che tutte queste funzionalità siano disponibili su un dispositivo alimentato da solo due fili.

Le caratteristiche:

• Sensore di livello continuo senza contatto e privo di manutenzione
• Strumento a 2 fili con comunicazione digitale HART
• Distanza di misura fino a 10 m
• Ampia gamma di temperature da -40 a 85 ̊C
• Accuratezza di ±2 mm o 0,2 per cento del raggio completo (quello più grande)
• L'angolo di raggio è inferiore a 5 ̊ con filtraggio a falso eco per spazi stretti
• Facile installazione con grafica di risonanza, diagnostica avanzata e menu facile da impostare
• La tecnologia GAP unica garantisce le migliori prestazioni in ogni condizione
• IP66/67 e NEMA 4X (può immergersi fino a 1 m di profondità per 30 minuti)
• Omologazione ATEX, IEC e FM Sicurezza intrinseca e non scintillante

Opzioni:

️ Attraverso i pulsanti Glass (TTG), pulsanti standard o senza interfaccia HMI

️ 6 m (20 ft.) o 10 m (32 ft.) di misura

¢ omologato FM, ATEX, IECEx o NEPSI, intrinsecamente sicuro o non scintillante

¢ supporti standard, estensibili o montati a pavimento disponibili per una facile installazione

Opzioni di montaggio delle flange

Il microprocessore di bordo accende simultaneamente un impulso elettronico e avvia un timer, che il trasduttore converte in impulso acustico.che è diretto verso la superficie del materiale da misurareQuando l'impulso acustico entra in contatto con la superficie del materiale, l'energia viene riflessa al trasduttore, che la converte in un impulso elettronico.Questo impulso viene inviato al microprocessore, che arresta il timer e determina il tempo di volo del segnale.il microprocessore determina con precisione il livello del prodottoUn potente software rimuove i falsi echi dal segnale e i filtri elettronici eliminano il rumore ambientale.

Utilizzando un calcolo del tempo di volo e conoscendo l'altezza della nave, il LST misura con precisione la distanza dalla superficie bersaglio utilizzando l'equazione seguente:

Livello = altezza -velocità del suono x tempo di volo
2

La temperatura cambia la velocità del suono, rendendo la misurazione accurata più difficile.garantire una misurazione accurata in una vasta gamma di condizioni ambientali.
